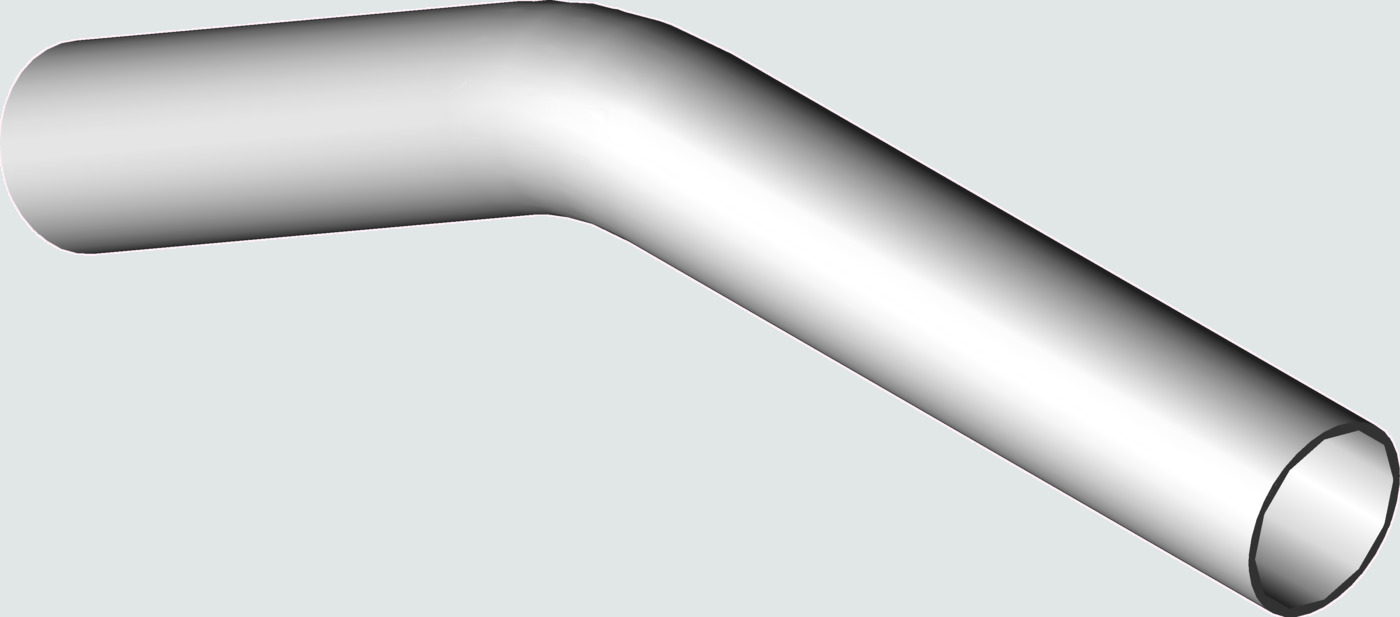

Sanpress rørbend 30°


Artikkeltabell
d | PE | Artikkel | NRF nr. | mengde |
---|---|---|---|---|
d | PE | Artikkel | NRF nr. | mengde |
15 | 5 | 594 565 *) | 1851028 |
|
18 | 5 | 594 572 *) | 1851029 |
|
22 | 5 | 594 589 *) | 1851031 |
|
28 | 5 | 594 596 *) | 1851032 |
|
35 | 5 | 594 602 *) | 1851033 |
|
42 | 1 | 594 619 *) | 1851034 |
|
*) Avviklet, begrenset tilgjengelighet
CAD-filer
- Left mouse to rotate
- Right mouse to move
- Mouse wheel to zoom
- One finger touch to rotate
- Two finger touch to move
- Pinch to zoom

Z-mål

d | L1 [mm] | L2 [mm] | Artikkel | NRF nr. |
---|---|---|---|---|
d | L1 [mm] | L2 [mm] | Artikkel | NRF nr. |
15 | 135 | 80 | 594 565 | 1851028 |
18 | 133 | 90 | 594 572 | 1851029 |
22 | 130 | 100 | 594 589 | 1851031 |
28 | 134 | 110 | 594 596 | 1851032 |
35 | 164 | 130 | 594 602 | 1851033 |
42 | 209 | 170 | 594 619 | 1851034 |
